    反渗透装置用PLC控制运行，包括系统正常运行、反洗、系统的所有保护、反渗透装置的水冲洗和清洗等，其它设备采用手动操作。

一.多介质过滤器
    每台过滤器配备完整的阀门、监测仪表、内部连接管、各种附件等。取样斗安装位置便于运行及检修操作。压力表设隔离阀，设备本体设窥视孔。

    设备制作要求：

   （1）设备内作防腐处理。

   （2）所有内部管路采用法兰与本体连接，并考虑检修和部件更换的便利，内部部件的材质均符合规定要求，紧固件等同内部管件材质相当。

   （3）内部部件固定及加固，能承受水流的冲击。

   （4）设备窥视的材料是透明的、耐腐蚀的，它的厚度能承受容器的设计压力和试验时的试验压力。窥视镜的内表面与容器的内表面平齐。

   （5）容器的人孔保证检修人员的进出和更换部件的进出。人孔和人孔盖的内表面与容器的内表面平齐。人孔配有人孔盖、垫圈、螺栓、螺母和起吊杆等全套部件。

   （6）所有容器内部装置、管件、部件等在发货前在容器内安装固定好，防止遗漏零件以及在运输过程中的损坏或丢失。

    （7）设备设置支脚。

    过滤器上部进水装置为挡板式进水装置，下部排水装置为多孔板。每台过滤器的进水管上设流量表，进\出口管上设压力表。

二.反渗透系统

    完整反渗透系统，包括保安过滤器、高压泵、反渗透膜组件、配套仪表、阀门、管系和本体组架以及加药清洗设备等。设备出力、出水水质以及其它技术指标满足设计要求。反渗透系统采用就地/远方控制运行方式。中间水箱的水位及系统制水量等监测仪表的配置满足远方控制启动、停运或系统切换的要求。

三.保安过滤器

    保安过滤器的结构满足快速更换滤元的要求。进入保安过滤器的水管上设排放阀。

四.反渗透给水泵(高压泵)

    高压泵采用立式多级水泵，管道及附件的材料均采用不锈钢。高压泵出口装设慢开门装置（控制阀门开启速度）和压力开关，以防膜组件受高压水的冲击及延时压力高时报警及停泵。对膜组件受高压水的冲击及延时压力高报警及停泵信号，装设压力开关。密封方式考虑耐腐蚀，机械密封。反渗透给水泵进口装压力开关，压力低时报警及停泵。出口装高压开关，压力高时报警及停泵。

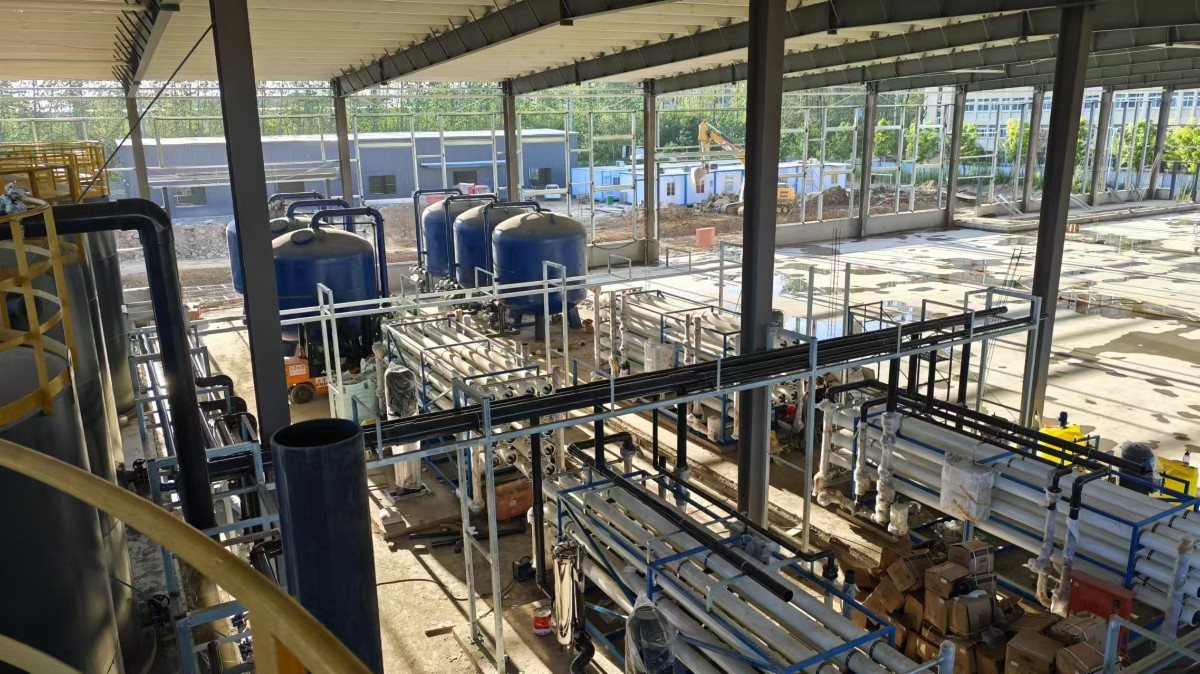

五.反渗透（RO）装置

    RO装置的设置为2个系列单元，每列都能单独运行，也可同时运行。反渗透膜元件的选型根据水质特点来选择透水量大、脱盐率高、化学稳定性好及机械强度好的膜。RO膜元件的设计水通量应按照膜元件规定的水通量低值选取。并应选择合理的排列组合，保证膜元件正常运行和合理的清洗周期。根据水质特点及要求明确给出给水加药种类及加药点。化学清洗液的选择根据给水水质和所选用反渗透膜组件的特性确定，提出所需药品种类和要求。RO装置给水总管及各段浓水管、产水进出水管上设有足够的接口及阀门，以便清洗时与清洗液进出管相连。RO浓水排水装有流量控制阀（电磁阀），以控制水的回收率。RO装置的设计避免膜元件承受反压。RO装置进水管和产品水管设取样点，取样点的数量及位置能有效地诊断并确定系统的运行状况。

六.清洗系统

    清洗设备包括清洗箱、清洗泵、保安过滤器、清洗箱电加热器以及管道、阀门、仪表等，所有设备应组装在一个底盘上，构成一个单元。清洗系统的材质和防腐涂层应能适用于所用的清洗液。清洗箱配带电加热器。

七.冲洗系统

    洗系统包括冲洗泵、阀门、管道等。设计高压泵停泵时，联动冲洗泵。冲洗系统的控制采用程序自动运行及就地操作方式。
